Натяжной зажим НБ-2-6 трех болтовой

Назначение зажимов НБ-2-6

Болтовой натяжной зажим НБ-2-6 используется для алюминиевых, сталеалюминиевых, медных и защищенных проводов СИП-3, ПЗВ и ПЗВГ к натяжным изолирующим подвескам анкерных, анкерно-угловых и концевых опор. Разрушающая нагрузка данной арматуры составляет 57 кН, что соответствует массе свободно подвешенного груза в 5,7 тонны. Механическая прочность, достаточная для нормального функционирования зажима НБ-2-6, сохраняется и в условиях динамических нагрузок.

Зажим НБ-2-6 применим для проводов:

Неизолированных по ГОСТ 839-80: А95, А120, А150, М95, М120, АС70/11, АС95/16, АС120/19, АС120/27, АС150/19, АС150/24
Защищенных по ГОСТ 31946-2012: СИП-3 1х95, СИП-3 1х120, СИП-3 1х150, СИП-3 1х185

Особенности конструкции

Зажим НБ-2-6 имеет корпус и прижимные плашки из алюминиевого сплава, что значительно сокращает потери от перемагничивания. Данная конструкция не требует применения алюминиевой прокладки и не повреждает провода. Требуется снятие изоляции с защищенных проводов в месте монтажа зажима. Использование U-образных болтов гарантирует механическую прочность соединения и надёжность удержания провода зажимом НБ-2-6 в месте прикрепления его к гирлянде изоляторов. Дело в том, что при затягивании гаек векторы сил обжатия распределяются равномерно, поэтому для фиксации провода не требуется больших усилий, способных деформировать проволоки. Это можно считать значимым достоинством этих зажимов, поскольку алюминий и медь являются сравнительно мягкими металлами, которые, легко деформируясь, теряют прочность.

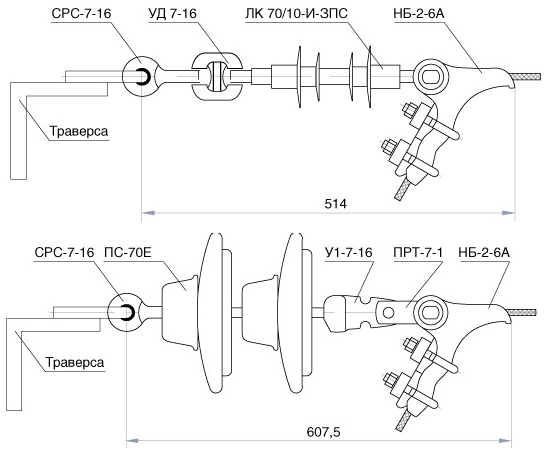

Варианты крепления зажима НБ-2-6 в натяжной подвеске

К сцепной арматуре – скобам, , серьгам – зажим натяжной НБ-2-6 присоединяется через проушину на корпусе. Именно этот узел отвечает за прочность подвеса проводов и обеспечивает высокую устойчивость к разрушению. Изделие присоединяется к сцепной арматуре шпилькой, которая вставляется в проушину и фиксируется стальным шплинтом. Будучи подвешенными на зажиме НБ-2-6, провода служат в течение длительного времени без срывов и разрушений. Таким образом, качество поставляемой нами продукции косвенно обеспечивает бесперебойность электроснабжения.
