Выключатель нагрузки ВНА-П-10/630-20 У2

Назначение выключателя нагрузки ВНАП-10/630-20 У2

Выключатель нагрузки данного типа используется, чтобы обесточивать участок цепи, которому требуется ремонт, или же электрооборудование, на котором будут проводиться мероприятия по профилактике или ремонту. Благодаря наличию дугогасительной камеры, выключатель нагрузки ВНА-10/630 позволяет безопасно снимать напряжение без порчи (к которой может привести возникшая при разъединении дуга) проводника при размыкании.

Сертификат, каталог и руководство по эксплуатации выключателя нагрузки ВНА-П-10/630-20 У2

Конструкция выключателя ВНАП-10/630-20 У2

Выключатель ВНАП-10/630-20 У2 состоит из металлической рамы, которая обрабатывается антикоррозийным покрытием. На раме установлено 6 изоляторов. Изоляторы, находящиеся в нижней части рамы оснащены поворотными ножами, при помощи которых замыкаются и размыкаются контакты, находящиеся на изоляторах в другой части рамы. Выключатель оснащается дугогасительной камерой, в которой находятся специальные вкладыши. Выключатель нагрузки может быть дополнительно укомплектован ножами заземления, ручным или автоматическим приводом, а также плавкими предохранителями.

Принцип действия выключателя нагрузки ВНА-П-10/630-20 У2

Выключатель нагрузки ВНА-П-10/630-20 У2 работает по такому же принципу, как и остальные выключатели, у которых есть газовые дугогасительные камеры. Если возникает необходимость в том, чтобы снять нагрузку с участка цепи, то размыкаются сначала главные, а затем и дугогасительные контакты. Возникающая дуга моментально гасится потоком газов, которые под воздействием высокой температуры вырабатывает вкладыш, находящийся в камере.

Технические характеристики выключателя нагрузки ВНА-П-10/630-20 У2

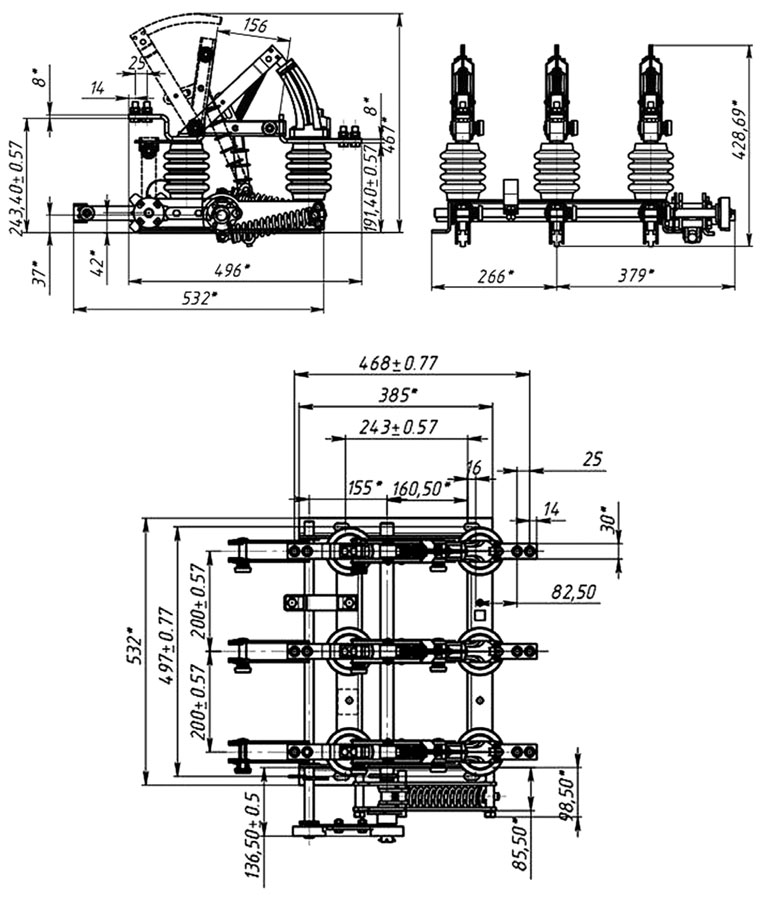

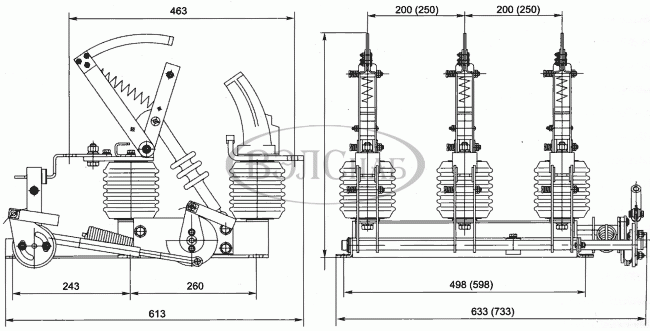

Чертеж и габаритные размеры выключателя нагрузки ВНА-П-10/630-20 У2

Сфера использования и условия эксплуатации

Выключатель ВНА-П-10/630-20 У2 находит свое применение в шкафах управления, трансформаторах и других распределительных устройствах. Для того чтобы выключатель данного типа можно было использовать в течение всего времени, на которое он рассчитан, (25 лет до списания), необходимо соблюдать следующие параметры:

• высота, на которой используется выключатель ВНА-П-10/630-20 У2, не должна превышать 1000 метров над уровнем моря;
• относительная влажность не должна превышать 80%;
• температура эксплуатации устройства – от минус 45°C и до плюс 40°C;
• выключатель необходимо защищать от попадания пыли и воды, в помещении также не должно быть газов;
• положение выключателей – вертикальное.

Где можно приобрести выключатель нагрузки ВНА-П-10/630-20 У2?

Если вы хотите приобрести качественные выключатели ВНА-П-10/630-20 У2 по привлекательной цене, то можно обратиться в компанию «Вольт-Сервис». Компания занимается поставками электрооборудования, монтажного инструмента, арматуры для самонесущих изолированных проводов, а также защитных средств. «Вольт-Сервис» имеет возможность прямого выхода на производителей, поэтому цены, предлагаемые клиенту, отличаются высокой привлекательностью. «Вольт-Сервис» работает для того, чтобы вы не нуждались в электрооборудовании.

Резюме

Выключатели ВНА-П-10/630-20 У2 представляют собой устройства, которые используются в распределительных щитах, шкафах управления и т.д. для безопасного отключения участков цепи, находящихся под нагрузкой. Если вам необходимо приобрести выключатели данного типа, то поможет в этом компания «Вольт-Сервис».
